JD101

中型机封

JD101

上一页产品列表下一页

产品详情

适用范围

压力:P=0~1.0MPa温度:t=-20℃~150℃转速:V≤3000r/min

介质:水、油等一般腐蚀性液体

结构特点

内装、内流、单端面、单弹簧、拔叉传动、非平衡型结构。

符合GB6556、ISO3096及 DIN24960标准。

应用于化工泵、污水泵、管道升压泵和潜水泵等。

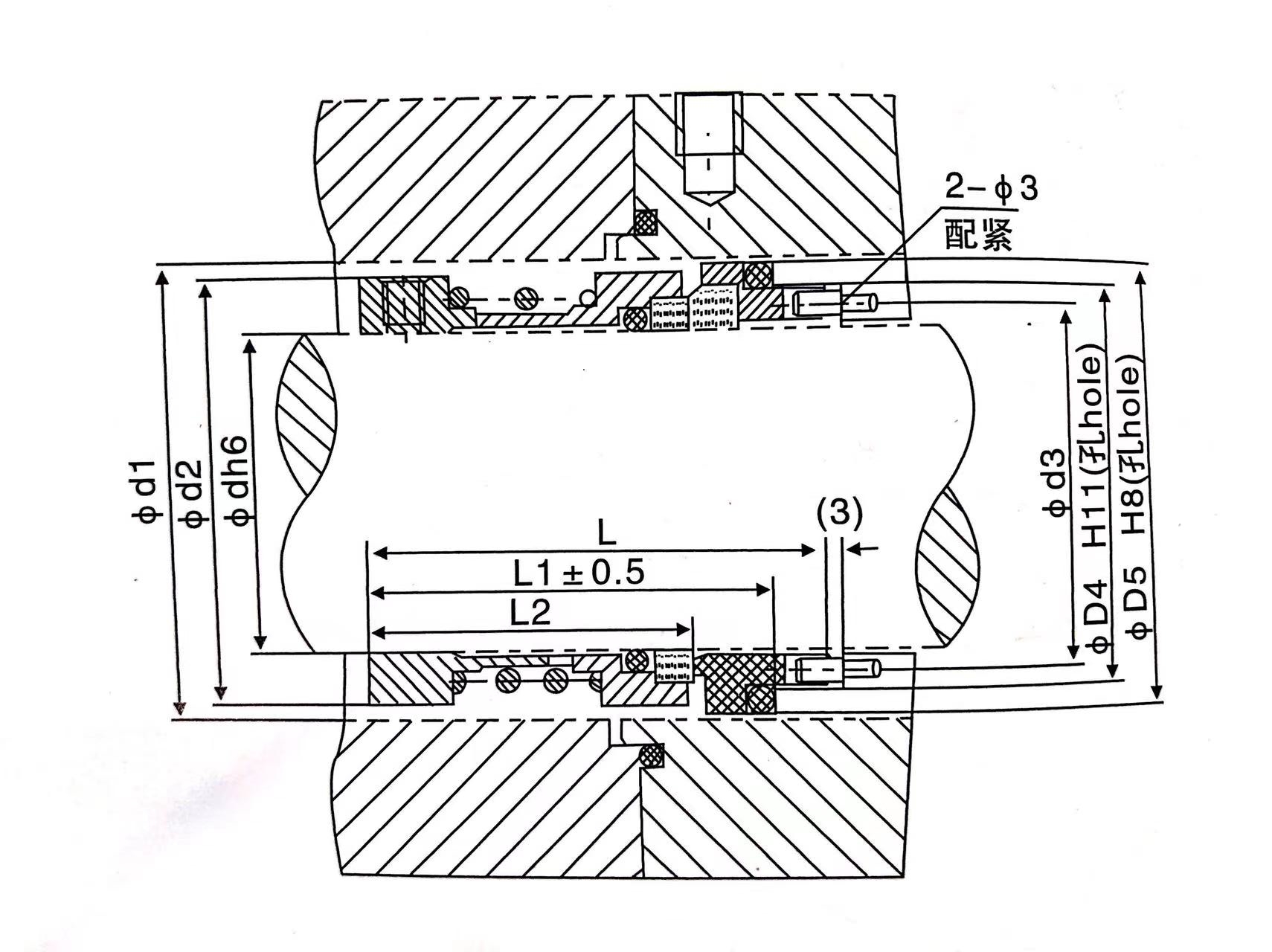

型号MODEL	d	d1	d2	D3	D4	D5	L	L1	L2
JD101-12	12	25	23	16	19	23	45.5	39	30
JD101-14	14	27	25	18	21	25	45.5	39	30
JD101-20	20	36	34	25	29	35	46	39.5	29
JD101-22	22	38	36	27	31	37	47.5	41	30
JD101-25	25	41	39	30	34	40	50	43.5	32.5
JD101-30	30	46	44	35	39	45	53.5	47	35.5
JD101-35	35	51	49	40	44	50	53.5	47	35.5
JD101-40	40	60	56	46	51	58	59.5	52.5	40
JD101-45	45	65	61	51	56	63	61	54	41
JD101-50	50	70	66	56.5	62	70	66	59	45
JD101-55	55	77	73	61.5	67	75	66	59	45
JD101-60	60	85	80	66.5	72	80	71	64	50
JD101-65	65	90	85	71.5	77	85	73	66	52
JD101-70	70	95	90	77	83	92	77.5	69	54
JD101-75	75	104	99	82	88	97	77.5	69	54
JD101-80	80	109	104	88	95	105	78.5	70.5	55
